Снегопогрузчик

ДМ09

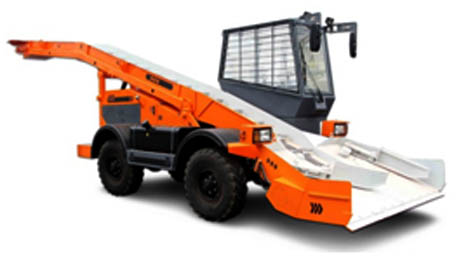

Снегопогрузчик ДМ09

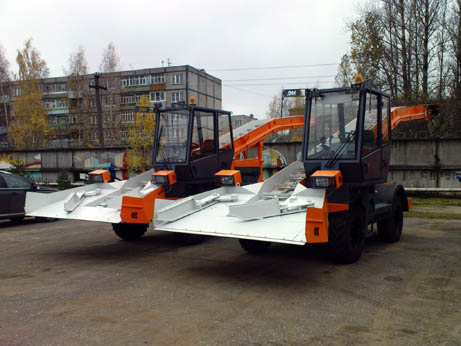

Снегопогрузчик ДМ09



Снегопогрузчик ДМ09 с лаповым питателем и скребковым транспортером предназначен для погрузки предварительно собранного в валы и кучи снега в автотранспортные средства.
- Привод снегопогрузчика осуществляется от силового блока, размещенного в задней части машины. В состав блока входит дизельный двигатель и насосный агрегат на привод хода и рабочего оборудования.
- Трансмиссия гидрообъемная состоящая из регулируемого насоса и нерегулируемого гидромотора, который через редуктор хода и карданы приводит передний и задний ведущие мосты. В редукторе хода предусмотрены два диапазона движения машины — рабочий и транспортный, а также возможность отключения переднего моста.
- Шасси снабжено рабочими тормозами, встроенными во все колеса.
- Направление движения снегопогрузчика меняется гидравлическим рулем, действующим через гидроцилиндр и на рычаги поворота колес подрессоренного переднего моста.
- Гидрооборудование обеспечивает привод и управление позиционированием рабочего оборудования (лопаты и транспортера).
- Кабина имеет панорамный обзор, отопитель кабины, стеклоочистительные щетки, приборы освещения. Рабочее место и органы управления отвечают современным требованиям эргономики.



Технические характеристики

Масса эксплуатационная, т

7,2

Трансмиссия

гидрообъемная

Привод транспортера

гидравлический

Привод лапового питателя

гидравлический

Скорость, (рабочая/транспортная), км/ч

0...14/0...30

Ширина захвата лапового питателя, мм

2640

Тяговое усилие, т

5,0

Высота погрузки, м

3,0...4,4

Вылет транспортера, м

5,2

Управляемые колеса

передние

Колесная формула

4х4

Рулевое управление

гидравлическое

Лопата

с твердосплавной рабочей кромкой

Рабочая тормозная система

Двухконтурная, пневмогидравлическая

Стояночная тормозная система

барабанный трансмиссионный тормоз

Угол наклона рулевой колонки, град.

25

Управление ходом

из кабины с помощью педали с гидроблоком

Механизм подъёма/опускания питателя и транспортёра

отдельный на питатель и транспортёр с помощью гидроцилиндров

Привод рабочих органов

высокомоментные героторные гидромоторы без редукторов

Привод транспортёра

совмещенный с автоматическим натяжителем цепи транспортёра расположен на верхнем конце стрелы

Насосная станция

насос привода хода и привода рабочего оборудования соединен с двигателем через редуктор

Производительность техническая, м3/час

до 300

Размер шин

320-457 (12.00-18) с односкатной ошинковокой

Частота колебания лап питателя, n/мин

66

Скорость цепи транспортера, м/с

1,49

Давление в гидросистеме хода, МПа

32

    Давление в гидросистеме рабочих органов, МПа



16

Колея передних/задних колес, мм

1800/1750

Способ загрузки

через борт/через кабину

Двигатель:



Модель

Д245.9E2

Тип

дизельный

Мощность, кВт (л.с.)

100/136

Габаритные размеры в транспортном положении
(длина-ширина-высота), мм



11950-2720-3750

Габаритные размеры в
рабочем положении
(длина-ширина-высота), мм



11550-2720-5000

Габаритные размеры при транспортировке
(длина-ширина-высота), мм



12150-2470-2450

База шасси, мм

2620

Радиус поворота по краю лопаты, м

8,6

Емкость топливного бака, л

250

Емкость гидравлического бака, л

160

Электрооборудование, В

24

Цвет

Оранжевый (RAL 2003)

Наличие системы видеонаблюдения для осуществления визуального контроля зоны погрузки

 1 или 2 камеры*

Рулевое управление

гидравлическое двухрежимное для обеспечения двух режимов эксплуатации (рабочего и транспортного)*
