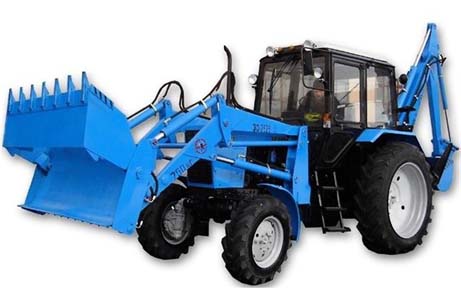

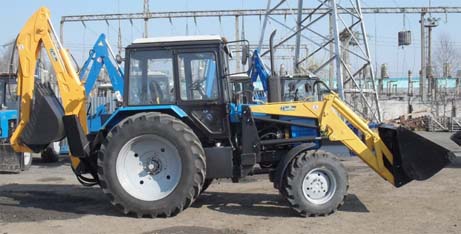

Экскаватор-погрузчик
ЭО-2626.ДТ.1
Комплектация: МТЗ-82.1 + погрузчик + челюстной ковш 0.75 м3 + экскаватор
Колесный одноковшовый экскаватор ЭО-2626.ДТ на базе трактора МТЗ-82.1 используется для выполнения следующих работ:
- фронтальным погрузочным оборудованием с ковшами - погрузочно-разгрузочные работы с сыпучими и мелкокусковыми материалами, транспортирование этих материалов на небольшие расстояния, а отвалом или бульдозерным оборудованием - земляные работы на грунтах I и II категорий (планировки строительных площадок и грунтовых дорог, засыпки траншей, ям и др.);

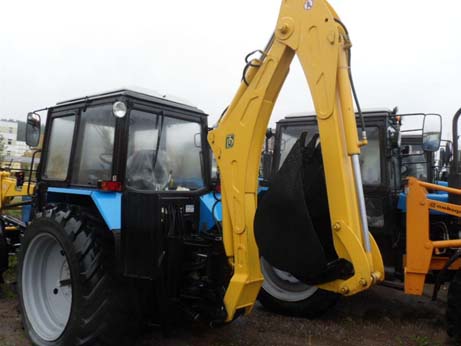

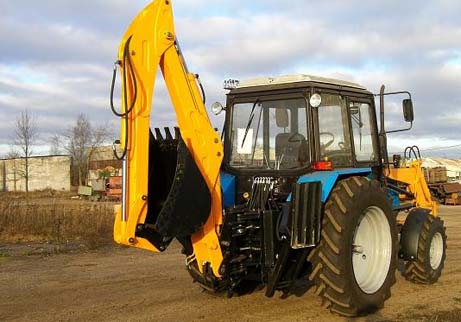

- навесным экскаваторным оборудованием обратной лопаты - земляные работы на грунтах I и IV категорий (копание траншей, котлованов, ям) с выгрузкой в транспортные средства или в отвал. Работа на грунтах выше III категории возможна только после предварительного рыхления.
Оборудование предназначено для эксплуатации при температуре от -40 С до +40 С.
Оборудование модификаций экскаватора-погрузчика:
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Погрузочное оборудование |
|
Тип погрузочного оборудования |
Навесное погрузочное оборудование НПО-095 |
Обозначение ковша |
НПО-095.075 |
Тип ковша |
Челюстной |
Устройство быстросменное |
Механическое |
Экскаваторное оборудование |
|
Тип экскаваторного оборудования |
ЭО-2626.ДТ |
Обозначение ковша |
ЭО-2626.03.00000 |
Количество гидроцилиндров рукояти, шт. |
1 |
Количество гидрораспределителей, шт. |
1 |
Тип насосов |
НШ-100Л |
Примечание – Экскаватор колесный одноковшовый гидравлический ЭО-2626.ДТ может быть оснащен бульдозерным отвалом вместо фронтального погрузочного оборудования |
|
Номинальное тяговое усилие трактора, кН, не менее |
14 |
Эксплутационная мощность двигателя, кВт |
57,4 |
Максимальная транспортная скорость передвижения, км/ч |
18,0 |
Преодолеваемый уклон твердого сухого пути, не менее |
13 |
Дорожный просвет, мм, не менее |
190 |
Давление в гидросистеме трактора, ограничиваемое |
20 |
Давление в гидросистеме экскаваторного оборудования, |
16 |
Минимальный радиус поворота |
7,0 |
Длительность непрерывной работы без дозаправки, ч, не менее |
10 |
Часовой расход топлива, л/ч, не более |
13 |
Габаритные размеры экскаватора с погрузочным и экскаваторным оборудованием в транспортном положении, мм, не более: |
|
- длина |
7295 |
- ширина |
2260 |
- высота |
3630 |
Масса экскаватора, кг |
|
- конструктивная |
2800 |
- эксплутационная |
6200 |
Распределение эксплутационной массы экскаватора в транспортном положении, кг не менее |
|
- на переднюю ось |
1400 |
- на заднюю ось |
5400 |
Производительностьэкскаваторного оборудования, м3/ч, не менее |
28,8 |
Номинальная грузоподъемностьпогрузочного оборудования, т |
0,75 |
Ширина режущей кромки ковша, мм, не менее |
2000 |
Вместимость основного ковша, м3, не менее: |
|
Максимальная высота разгрузки ковша по режущей кромке |
3720 |
Вылет ковша по режущей кромке на максимальной высоте при угле разгрузки 45°, мм, не менее |
600 |
Максимальный угол запрокидывания ковша |
40° |
Максимальный угол разгрузки ковша |
45° |
Вырывное усилие, кН, не менее: |
|
Масса основного ковша, кг, не более |
420 |
Вид экскаваторного оборудования |
Обратная лопата |
Вместимость ковша, м3, не менее: |
|
Наибольшая глубина копания, мм, не менее |
4100 |
Наибольший радиус копания, мм, не менее |
5400 |
Наибольшая высота разгрузки, мм, не менее |
4000 |
Угол поворота экскаваторного оборудования в плане, не менее |
170 |
Продолжительность рабочего цикла |
25 |
Технические характеристики сменных рабочих органов на погрузочное оборудование экскаватора:
Применяемость: ЭО-2626.ДТ, ЭО-2626.ДТ.2
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Вид оборудования |
Ковш НПО-095.05 |
Номинальная вместимость, м3, не менее |
0,5 |
Ширина режущей кромки, мм, не менее |
2000 |
Масса ковша, кг, не более |
230 |
Габаритные размеры, мм не более: |
|
Технические характеристики сменных рабочих органов экскаваторного оборудования экскаватора:
Применяемость: ЭО-2626.ДТ, ЭО-2626.ДТ.1, ЭО-2621.ДТ, ЭО-2621.ДТ.1, ЭО-2626.ДТ.2
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Вид оборудования |
Ковш ЭО-2626.03 |
Вместимость ковша, м3, не менее: |
|
Масса ковша, кг, не более |
200 |
Габаритные размеры, мм не более: |
|
Вид оборудования |
Ковш узкий ЭО-2626.031 |
Вместимость ковша, м3, не менее: |
|
Масса ковша, кг, не более |
120 |
Габаритные размеры, мм не более: |
|
Вид оборудования |
Ковш челюстной ЭО-2626.01 |
Вместимость ковша, м3, не менее: |
|
Масса ковша, кг, не более |
250 |
Габаритные размеры, мм не более: |
|
Основные показатели надежности экскаватора должны соответствовать приведенным:
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
80% ресурс до первого капитального ремонта, ч, не менее |
|
Наработка на отказ*, ч, не менее: |
|
* Критерием отказа при определении наработки на отказ экскаватора является нарушение работоспособности, требующее для его устранения оперативной трудоемкости более 1,0 чел.ч или устраняемое оператором при удельной суммарной оперативной трудоемкости свыше 0,05 чел.ч/ч. Нарушение работоспособного состояния, устраняемое при проведении плановых технических обслуживаний, отказами не считают. |
|
