Плуги

Орудия с чизельно-отвальными рабочими органами
«РАНЧО»

Ранчо

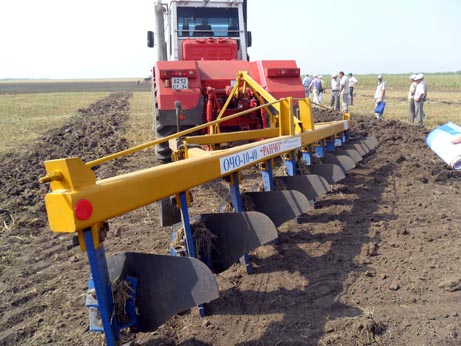

Орудие чизельно-отвальное ОЧО предназначено для основной отвальной и безотвальной обработок почвы, разуплотнения и углубления пахотного горизонта, коренного улучшения лугов и пастбищ. Используется при ресурсосберегающей обработке почвы под полевые культуры, не засоренных камнями и прочими препятствиями, на почвах удельным сопротивлением до 0,11 МПа, влажностью до 30 % и твердостью до 5,0 Мпа.
Рамы орудий серии ОЧО отличаются от традиционных прежде всего углом наклона главного бруса равным 51°. Это вызвано необходимостью увеличения ширины захвата орудия для рационального состава МТА в связи с малой энергетикой устанавливаемых рабочих органов и ограничениями грузоподъемности навесного устройства, без повышения забиваемости рабочих органов почвой и растительными остатками, что позволило уменьшить нагрузку на механизм навески трактора до 50% снизить риск потери управляемости при переездах.
Все варианты обработки почв осуществляются с разуплотнением подпахотного горизонта, разрушением «плужной подошвы» без образования новой. Такое множество и возможность комбинаций рабочих органов на одной раме имеют только орудия с чизельно-отвальными рабочими органами «РАНЧО» Орудие может применяться на почвах засоренных камнями при комплектации срезными пальцами мест соединения рабочего органа с рамой орудия.

Технические характеристики плугов серии ОЧО (орудие чизельно-отвальное)

Показатели Ед.
изм.
Марка плуга
ОЧО 5х40 ОЧО 8х40 ОЧО 10х40 ОЧО12х40
Ширина захвата м 2,0 3,2 4,0 4,8
Количество корпусов шт 5 8 10 12
Глубина чизелевания см до 45
Величина оборачиваемого пласта
см до 30
Рабочая скорость км/ч 7-10
Производительность
(за час основного времени)
га/ч 1,4 ? 2,0 2,3 ? 3,2 2,8 ? 4,0 3,1-4,8
Удельный расход топлива кг/га 10-18 11-20 11-20 11-20
Габаритные размеры:
длина/ ширина/ высота
м 3,1/ 2,4/ 1,5 4,2/ 3,3/ 1,5 5,2/ 4,2/ 1,8
Масса орудия кг 580 1150 1350 1570
Агрегатируется с тракторами   ДТ-75
МТЗ-1221
ЛТЗ-155
ВТ-150
Т-150К
Т-4А
ВТ-200
К-701
К-744
К-744
импортного
производства
> 300 л.сил

Технологический процесс обработки почвы осуществляется орудием следующим образом:

Рабочий орган при помощи широкого долота приподнимает и изгибает пласт почвы, растягиваемый в продольном и поперечном сечениях. Под действием растягивающих усилий происходит интенсивное разрушение внутренних связей между частицами почвы под углом 40- 45 град., в зависимости от свойств обрабатываемой почвы. Подрезающие лапы устанавливаются с возможностью перемещения вдоль стойки. Это даёт возможность подрезать корни сорной растительности на различной глубине. В одно из крепёжных отверстий лап вставлены втулки, имеющие эксцентриковое смещение, причём величина эксцентрика определяется возможностью установки крыльев лап на минимальный и максимальный угол крошения при противоположном их развороте. Вместо подрезающих лап возможна установка отвала через проставки с регулировкой по глубине, что позволяет оборачивать взрыхлённый пласт почвы требуемой величины. Так же возможна совместная установка пары подрезающих крыльев с отвалом над ними.

Ранчо

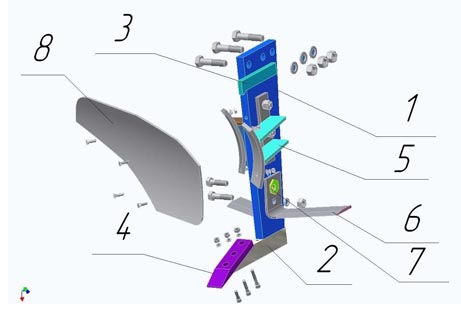

Рабочий орган «РАНЧО» в полной комплектации:
1 — стойка; 2 — башмак; 3 — упор стойки; 4 — долото широкое наплавленное; 5— кронштейн;
6 — лапки подрезающие; 7 — эксцентрик; 8 — отвал.

Глубина работы орудия посредством стойки 1 с расположенным в продольной плоскости горизонтальным башмаком 2 и долотом 4 может быть – до 45 см. При выше названной глубине чизелевания между долотами образуются внутрипочвенные гребни, высота которых достигает 12-17 см.

При малой глубине чизелевания (20 – 25см) для ряда последующих технологических операций образуется недостаточная величина зоны сплошного рыхления, что влияет на качество их выполнения. Установка на заданной глубине подрезающих лап обеспечивают требуемую зону сплошного рыхления, полное подрезание сорной растительности и пожнивных остатков, а изменением угла крошения лап устанавливается требуемое качество крошения.

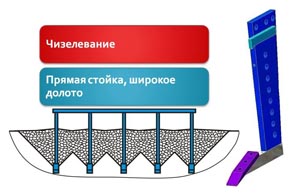

Процесс чизелевания (глубина чизелевания до 45 см) осуществляется прямой стойкой с широким долотом. Глубина чизелевания регулируется опорными колесами орудия. Ранчо

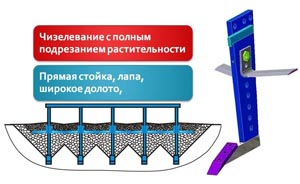

Ранчо Установка на стойку, с широким долотом, подрезающих лап в верхнем положении обеспечивает сплошное рыхление почвы на заданную глубину с подрезанием сорной растительности и пожнивных остатков, а при изменении угла крошения (за счет разворота эксцентрика), происходит дополнительное крошение обрабатываемого слоя. Глубина чизелевания регулируется опорными колесами орудия, а глубина рыхления подрезающих лап за счет их перестановки по отверстиям стойки (шаг 50мм).

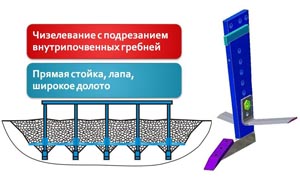

При установке на стойку, с широким долотом, пары подрезающих лап в нижнее положение происходит рыхление почвы на заданную глубину и подрезание образующихся внутрипочвенных гребней. Ранчо
Ранчо Установка отвала посредством проставки на стойку с широким долотом позволяет производить рыхление почвы от долота на заданную глубину и регулируемый оборот пласта с заделкой растительных и пожнивных остатков. Глубина чизелевания регулируется опорными колесами орудия, а величина оборачиваемого пласта отвалом за счет его перестановки по отверстиям стойки (шаг 50мм).

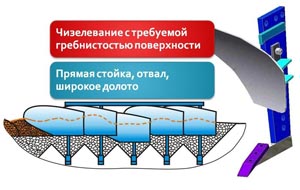

Установка отвалов на стойках с широкими долотами на разную глубину позволяют производить рыхление почвы, от долота на заданную глубину с оборотом пласта на каждой стоке на различную величину, что позволяет формировать требуемую гребнистость обработанной поверхности. Профиль гребнистости подбирается экспериментально, за счет перемещения отвала вдоль стойки или снятия его. Ранчо

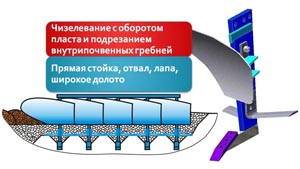

Ранчо При установке на стойку, с широким долотом, отвала и ниже пары подрезающих лап, происходит рыхление почвы от долота, оборот пласта отвалом с заделкой растительных и пожнивных остатков и подрезание лапами внутрипочвенных гребней на заданных глубинах. Глубина чизелевания регулируется опорными колесами орудия, а величина оборачиваемого пласта отвалом и глубина резания лапами регулируются за счет их перестановки по отверстиям стойки (шаг 50мм).

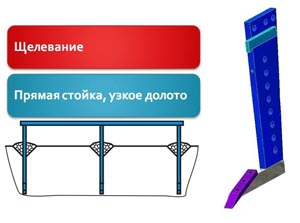

Процесс щелевания (глубина щелевания до 45 см) осуществляется прямой стойкой с узким долотом. Требуемое технологическое расстояние между щелевателями устанавливается за счет снятия рабочих органов на орудие. Ранчо
Ранчо При установке подрезающих лап на каждую стойку с узким долотом происходит щелевание почвы на заданную глубину и сплошное рыхление верхнего слоя почвы с подрезанием сорной растительности и пожнивных остатков.



Опорные колеса орудия служат для установки и регулировки глубины рыхления почвы от
долот. Орудие агрегатируется с тракторами класса 4 и 5 т.с.
