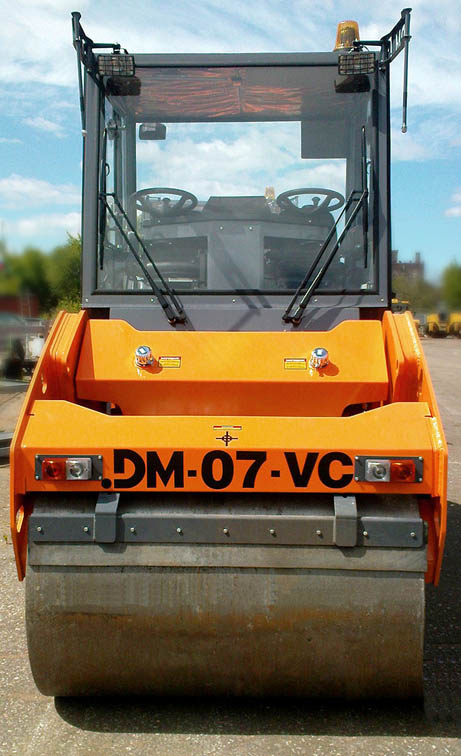

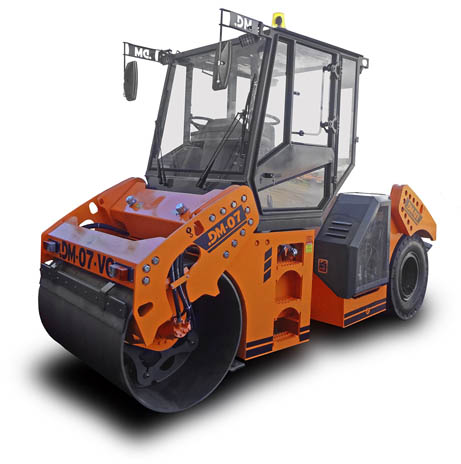

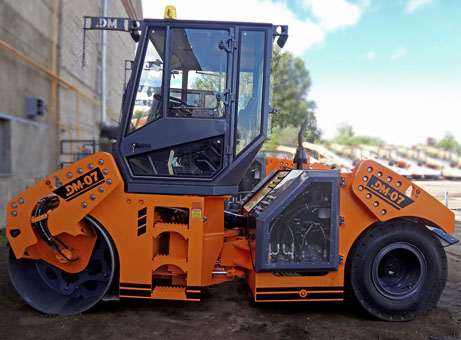

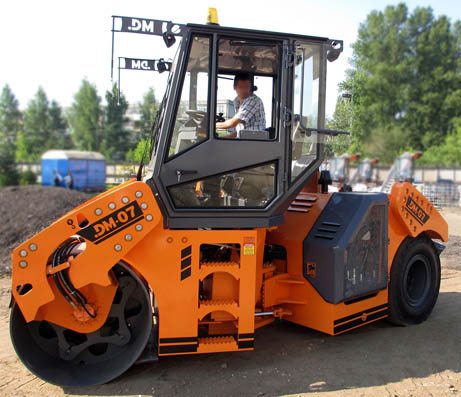

Каток дорожный комбинированный вибрационный самоходный
DM-07-VC
Каток дорожный комбинированный вибрационный самоходный DM-07-VC предназначен для уплотнения песчаных и щебенистых грунтов асфальто-бетонных смесей (АБС) при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Тип рамы |
шарнирно-сочлененная |
Масса катка, конструктивная / |
7,5 / 8,0 |
Количество приводных вальцов, шт |
2 |
Количество вибрационных вальцов, шт |
1 |
Ширина уплотняемой полосы, мм |
1500 |
Линейная статическая нагрузка на ось, кг/см |
28,3 |

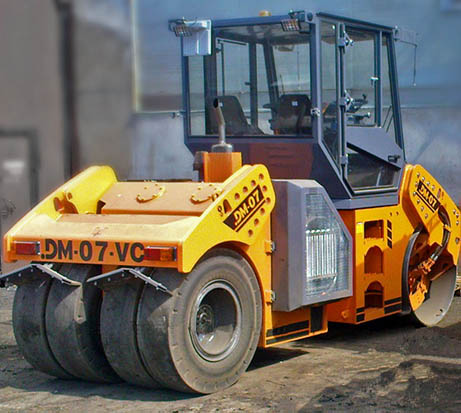

Тип / число пневмошинных колес, шт. |
11.00-20 / 4 |
Скорость максимальная , км/ч |
6,0 |
Наименьший радиус поворота по внутреннему следу, мм |
5500 |
Наименьший радиус поворота по наружному следу, мм |
7000 |
Преодолеваемый подъем на уплотненном покрытии,град |
15 |
Угол поперечной устойчивости, град |
15 |
Тип трансмиссии |
гидростатическая |
Двигатель |
ММЗ Д-243.91 |
Мощность двигателя, кВт (л.с.) |
57,4 (78,0) |
Габаритные размеры (длина — ширина — высота), мм |
4420 — 1815 — 2950 |
База, мм |
3350 |
Клиренс, мм |
250 |
Режимы работы вибровозбудителя |
Режим 1 Режим 2 |
Номинальная амплитуда колебаний вальца, мм |
|
Режим 1 |
0,25 |
Режим 2 |
0,43 |
Частота колебаний вальца, Гц |
|
Режим 1 |
40 |
Режим 2 |
40 |
Центробежная сила вибровозбудителя, кН |
|
Режим 1 |
20 |
Режим 2 |
36,5 |
Топливный бак, л |
220 |
Гидравлический бак, л |
140 |
Водяной бак, л |
450 |
