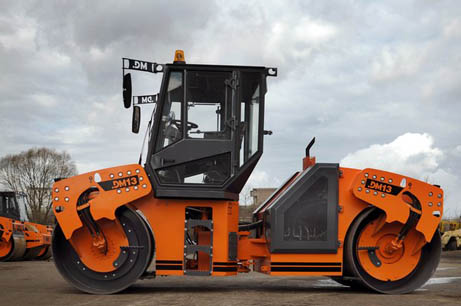

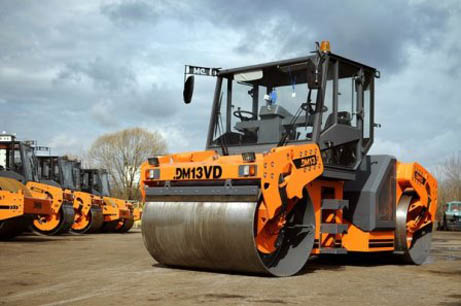

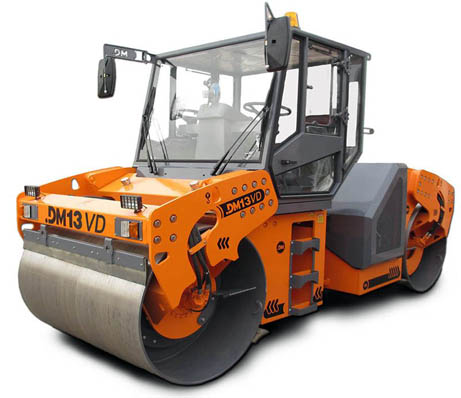

Каток дорожный двухвальцовый вибрационный самоходный
DM-13-VD
Каток двухвальцовый вибрационный DМ-13-VD предназначен для уплотнения песчаных и щебенистых грунтов, асфальто-бетонных смесей (АБС) при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Тип рамы |
шарнирно-сочлененная |
Масса катка, конструктивная / |
12,5 / 13 |
Количество приводных вальцов, шт |
2 |
Количество вибрационных вальцов, шт |
2 |
Диаметр вальца, мм |
1245 |
Ширина уплотняемой полосы, мм |
2000 |
Линейная статическая нагрузка на ось, кг/см |
32,5 |
Толщина обечайки вальца, мм |
18 |
Скорость максимальная , км/ч |
7 |
Наименьший радиус поворота по внутреннему следу, мм |
5395 |
Наименьший радиус поворота по наружному следу, мм |
7420 |
Преодолеваемый подъем на уплотненном покрытии,град |
15 |
Угол поперечной устойчивости, град |
15 |
Тип трансмиссии |
гидростатическая |
Двигатель |
ММЗ Д-245.30Е2 |
Мощность двигателя, кВт (л.с.) |
110,2 (150,0) |
Габаритные размеры (длина — ширина — высота), мм |
5030 — 2160 — 2950 |
База, мм |
3785 |
Клиренс, мм |
275 |
Угол поворота +/-, град |
33 |
Угол качания +/-, град |
10 |
Режимы работы вибровозбудителя |
Режим 1/Режим 2 |
Номинальная амплитуда колебаний вальца, мм |
|
Режим 1 |
0,35 |
Режим 2 |
0,65 |
Частота колебаний вальца, Гц |
|
Режим 1 |
40 |
Режим 2 |
40 |
Центробежная сила вибровозбудителя, кН |
|
Режим 1 |
62 |
Режим 2 |
110 |
Заправочные емкости |
|
Топливный бак, л |
230 |
Гидравлический бак, л |
115 |
Водяной бак, л |
550 |
