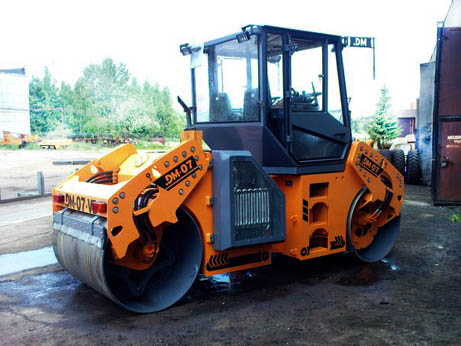

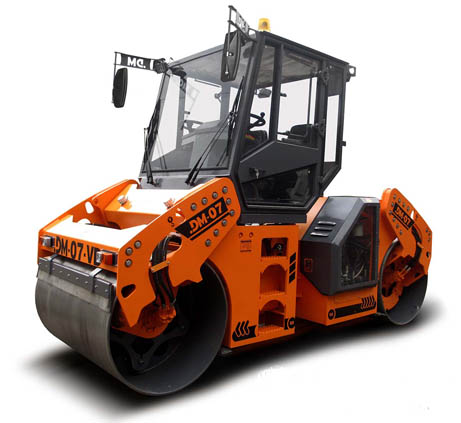

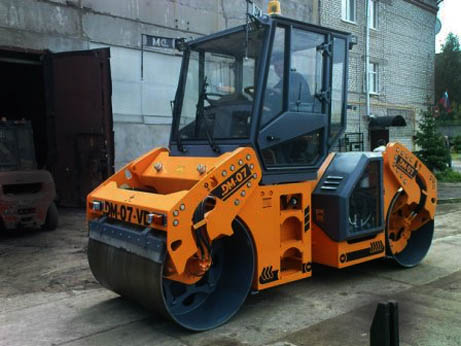

Каток дорожный двухвальцовый вибрационный самоходный
DM-07-VD
Каток дорожный двухвальцовый вибрационный самоходный DМ-07-VC предназначен для уплотнения песчаных и щебенистых грунтов при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
|
Тип рамы |
шарнирно-сочлененная |
Масса катка, конструктивная / |
8,0 / 8,5 |
Количество приводных вальцов, шт |
2 |
Количество вибрационных вальцов, шт |
2 |
Диаметр вальца, мм |
1070 |
Ширина уплотняемой полосы, мм |
1500 |
Линейная статическая нагрузка на ось, кг/см |
28,3 |
Скорость максимальная , км/ч |
8 |
Наименьший радиус поворота по внутреннему следу, мм |
5500 |
Наименьший радиус поворота по наружному следу, мм |
7000 |
Преодолеваемый подъем на уплотненном покрытии,град |
15 |
Угол поперечной устойчивости, град |
15 |
Тип трансмиссии |
гидростатическая |
Двигатель |
ММЗ Д-243.91 |
Мощность двигателя, кВт (л.с.) |
57,4 (78,0) |
Габаритные размеры |
4420 — 1815 — 2950 |
База, мм |
3350 |
Клиренс, мм |
250 |
Режимы работы вибровозбудителя |
Режим 1/Режим 2 |
Номинальная амплитуда колебаний вальца, мм |
|
Режим 1 |
0,25 |
Режим 2 |
0,43 |
Частота колебаний вальца, Гц |
|
Режим 1 |
40 |
Режим 2 |
40 |
Центробежная сила вибровозбудителя, кН |
|
Режим 1 |
20 |
Режим 2 |
36,5 |
Заправочные емкости |
|
Топливный бак, л |
220 |
Гидравлический бак, л |
140 |
Водяной бак, л |
450 |
